鼓式削片机切削的主要原料是小径木、木材采伐、加工剩余物(如枝丫、枝条、板皮、板条、圆木芯、废单板、废旧木材等),也可用来切削非木质原料(如甘蔗、芦苇、毛竹等)。 原料经切削后,成为一定规格的小木片,作为刨花板、中密度板、纤维板等各造纸行产原料,亦可作燃料之用。适用范围广,原料多样化,切削木片质量好,安全可靠,且操作简单方便,生产效率高。
木料由进料口送入,当木料按接触到削切刀片时,跟着削切刀盘的高速旋转进行削切,所削切的木片在削切室内由削切刀盘上的风叶所产生的高速汽流送出。

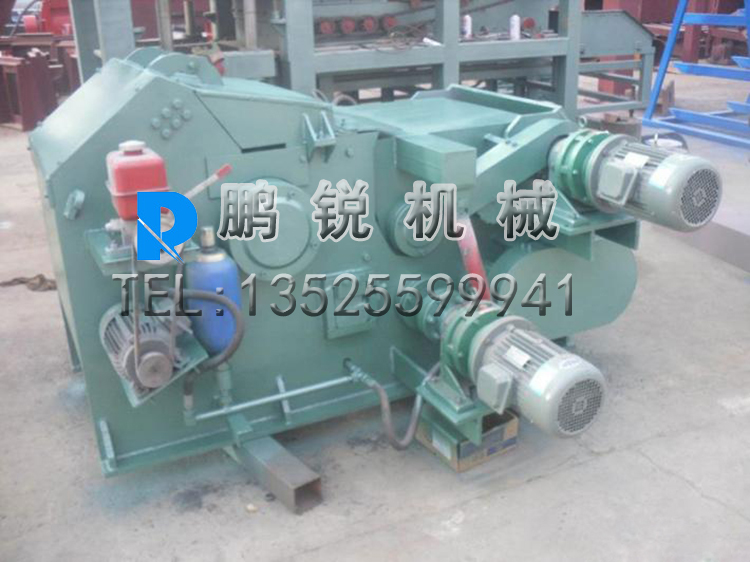

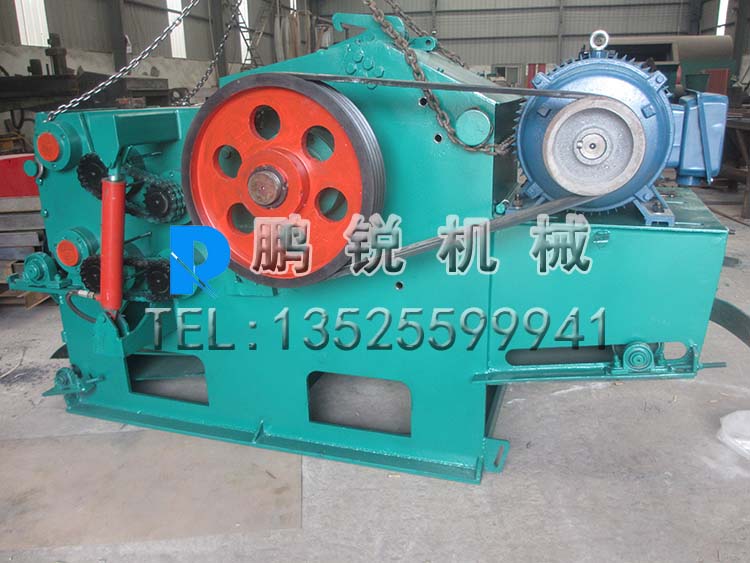

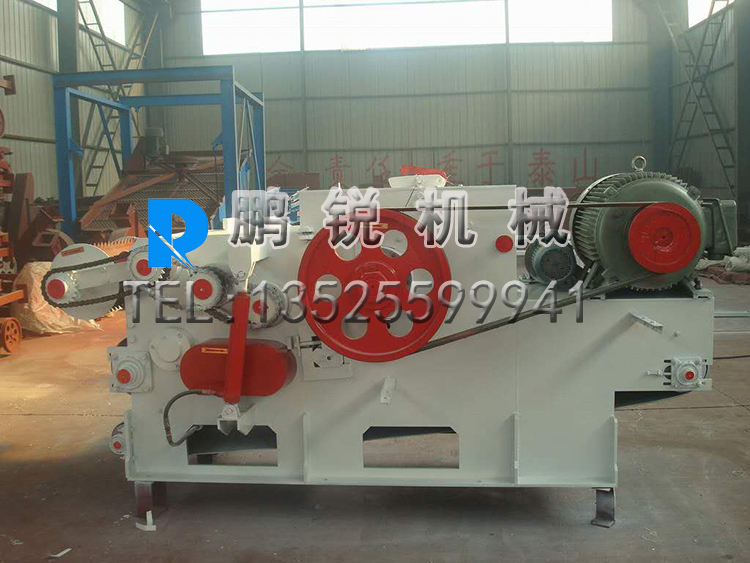

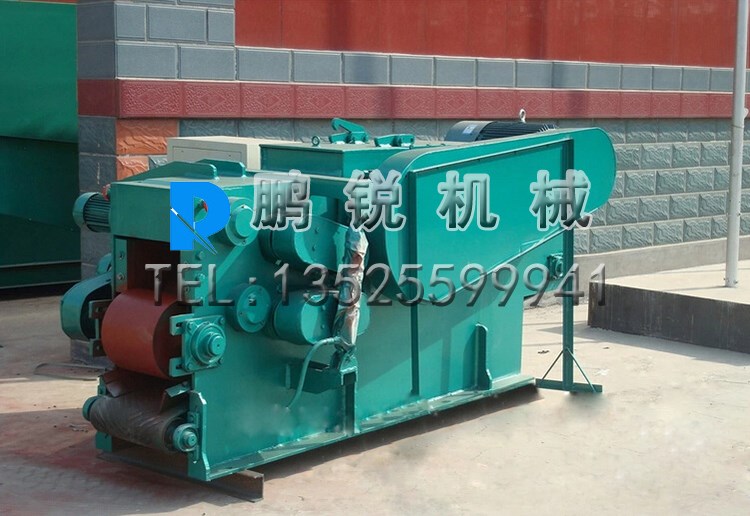

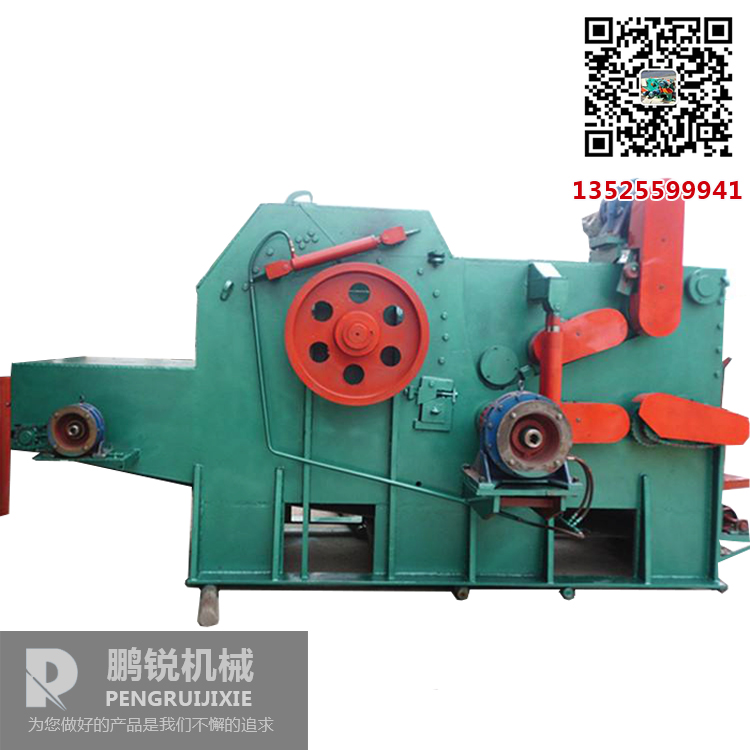

结构组成:鼓式削片机由机体、刀辊、上下喂料机构、送料装置、液压系统等部分组成。
鼓式切片机的机座采用的是高腔度钢板焊接而成,是整个鼓式木材削片机的基础支撑部分;在鼓式木材切片机上安装有两把飞刀。采用为鼓式削片机打造的飞刀螺栓,通过压力块将飞刀固定在刀辊上;这样的设计可以根据被切削原料的不同,上喂料辊可以借助液压系统在一定的范围内进行上下浮动,可以达到切削不同规格的木片的效果。
原木、枝桠材、板皮、废单板、竹材、棉杆及其他非木质纤维杆茎等。可以将这些原料一次性的切削成不同规格的木片。作为制作刨花板、纤维板、非木质人造板和制浆造纸的基本原料。
它的机座采用高强度钢板焊接而成,是整台鼓式削片机的支承基础;
刀辊上安装两把飞刀,用专门制造的飞刀螺栓,通过压力块,把飞刀固定在刀辊上;
根据被切削原料的不同厚度,上喂料辊总成可以借助液压系统在一定范围内上下浮动;
切削下来的合格片料通过网筛孔落下,有底部排出,大的料片将在机内再进行切削。
鼓式削片机液压系统:由手油泵供油至油缸,可以启动罩壳,便于刀片的更换,在维修的时候可以抬起上喂料辊总成,便于调整飞刀、底刀的间隙和梳板的拆装。
机座、刀辊、上下喂料辊、传送带、液压系统等部分组成了鼓式削片机的结构主体。
型号 | RD-213 | RD-216 | RD-218 | RD-218D | RD-2113 | RD-2120 |
刀辊直径(mm) | 300 | 650 | 800 | 800 | 1300 | 2000 |
飞刀数(把) | 2 | 2 | 2 | 2 | 2 | 3*2 |
进料口尺寸(mm) | 120*300 | 180*500 | 225*680 | 240*750 | 400*700 | 850*1250 |
刀辊转速(rpm) | 730 | 590/836 | 650 | 650 | 500 | 295 |
进料速度(m/min) | 38 | 37 | 37/25 | 31 | 38 | 31 |
加工原料大直径(mm) | 90 | 120 | 160 | 160 | 230 | 370 |
木片长度(mm) | 26 | 30/22 | 30/20 | 30 | 38 | 35 |
生产能力(实积)(㎥/h) | 3-5 | 10 | 15-20 | 38 | 36-64 | 190 |
主电机功率(kw) | 30 | 55 | 110 | 132 | 200-250 | 800-1000 |
喂料辊电机功率(kw) | 1.1*2 | 3*2 | 4*2 | 4*2 | 7.5*2 | 22*2 |
油泵电机功率(kw) | 1.1 | / | / | 0.55 | 3 | 3 |
重量(kg) | 1200 | 4070 | 7000 | 7500 | 11840 | 55000 |
外形尺寸(mm) | 3680*870*900 | 4348*1730*1258 | 4670*2150*1500 | 4670*2150*1500 | 3670*2517*2050 | 7970*7150*2750 |
