鼓式木片机可以将不同规格的原木,木质原料(树枝、树条、废单板等)加工成规格为2-3cm的木片,是木 片生产设备。也可对其他非木质原料进行切削加工,称之为粗粉;经过多功能粉碎机细粉,水分在12%-18%范围内可以直接进入木屑颗粒机、树皮颗粒机制作 颗粒;水分大于18%则需进入滚筒烘干机烘干后方能制粒。
木料由进料口送入,当木料接触到削切刀片时,跟着削切刀盘的高速旋转进行削切,所削切的木片在削切室内由削切刀盘上的风叶所产生的高速汽流送出。

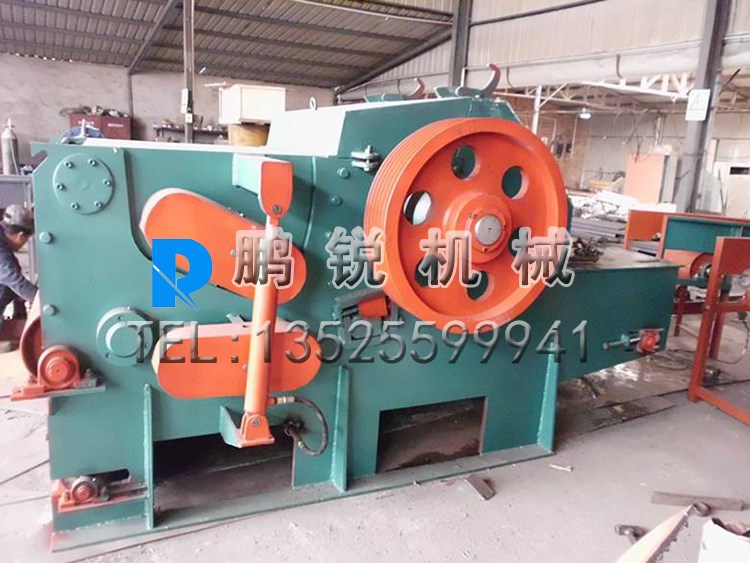

1、鼓式木材削片机结构,切削片料质量高,原料适应性广,操作维修方便,机器由机座、刀辊、上下喂料辊、传送带、液压系统等部分组成。
2、鼓式木材削片机机座采用高腔度钢板焊接而成,是整台机器的支承基础;刀辊上安装两把飞刀,用专门制造的飞刀螺栓,通过压力块,把飞刀固定在刀辊上;根据被切削原料的不同厚度,上喂料辊总成可以借助液压系统在一定范围内上下浮动;切削下来的合格片料通过网筛孔落下,有底部排处,大的片料将在机内再进行切削。
3、鼓式木材削片机液压系统:由手油泵供油至油缸,可以启动罩壳,便于 刀片的更换,在维修的时候可以抬起上喂料辊总成,便于调整飞刀、底刀的间隙和梳板的拆装。
鼓式木片机主要结构:
鼓式木片机由机座、刀辊、上下喂料机构、送料装置和液压缓冲系统及电气控制系统所组成。
型号 | RD-213 | RD-216 | RD-218 | RD-218D | RD-2113 | RD-2120 |
刀辊直径(mm) | 300 | 650 | 800 | 800 | 1300 | 2000 |
飞刀数(把) | 2 | 2 | 2 | 2 | 2 | 3*2 |
进料口尺寸(mm) | 120*300 | 180*500 | 225*680 | 240*750 | 400*700 | 850*1250 |
刀辊转速(rpm) | 130 | 590/836 | 650 | 650 | 500 | 295 |
进料速度(m/min) | 38 | 37 | 37/25 | 31 | 38 | 31 |
加工原料大直径(mm) | 90 | 120 | 160 | 160 | 230 | 370 |
木片长度(mm) | 26 | 30/22 | 30/20 | 30 | 38 | 35 |
生产能力(实积)(㎥/h) | 3-5 | 10 | 15-20 | 38 | 36-64 | 190 |
主电机功率(kw) | 30 | 55 | 110 | 132 | 200-250 | 800-1000 |
喂料辊电机功率(kw) | 1.1*2 | 3*2 | 4*2 | 4*2 | 7.5*2 | 22*2 |
油泵电机功率(kw) | 1.1 | / | / | 0.55 | 3 | 3 |
重量(kg) | 1200 | 4070 | 7000 | 7500 | 11840 | 55000 |
外形尺寸(mm) | 3680*870*900 | 4348*1730*1258 | 4670*2150*1500 | 4670*2150*1500 | 3670*2517*2050 | 7970*7150*2750 |
